OPGW光缆耐张线夹
用 途：
本产品用于OPGW光缆线路架设中OPGW光缆与耐张杆塔的联接，预绞丝对OPGW光缆起到保护和提高抗振作用。预绞丝的特殊设计，可以保证耐张线夹本身不会产生对OPGW光缆造成损害的应力集中，从而保证光缆系统的正常寿命。
结构与材料：
1、U形挂环：热镀锌钢U形挂环,起到与杆塔紧固件连接的作用。
2、延长杆：热镀锌精密铸钢延长杆，起到将U形连接环和U形挂环连接起来的作用，并避免耐张线夹出口处光缆离杆塔太近，从而保证此处光缆有足够大的弯曲半径。
3、U形连接环：热镀锌精密铸钢U形连接环，夹嵌在耐张线夹U形弯曲头内，起到保护耐张线夹并与延长杆连接的作用。
4、护线条预绞丝：用镀锌钢丝或铝包钢丝制成，预绞磕诒谡秤幸徊阄⒘＝鸶丈埃栽黾幽ゲ亮ΑＴそ仕吭诠こЪ庸な北辉ぶ瞥伤母鲎邮苊獍沧拔蟛畈⒈阌诳焖侔沧啊Ｔそ仕康哪┒顺断蛲獠嗤淝悦饧费顾鸷饫隆?lt;/DIV>
5、耐张预绞丝：用镀锌钢丝或铝包钢丝制成,预绞丝在工厂加工时被预制成束，并在内壁粘有一层牢固的金刚砂，以达到对光缆减少侧压力的条件下增加耐张线夹的握力。
使用指导：
1、使用在与终端杆塔、耐张杆塔和接续杆塔的联接。
2、具体配置为：终端杆塔—1套/杆塔，耐张杆塔—2套/杆塔，接续杆塔—2套/杆塔。
3、按缆径和光缆额定拉断力选配耐张线夹,因此用户可根据选用规格表选配适合的耐张线夹。
4、接地线夹随耐张线夹一起订购，不允许在耐张线夹的内层或外层预绞丝上直接安装接地线夹。

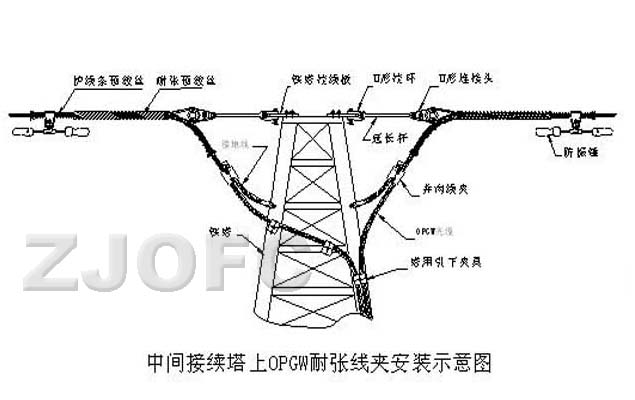

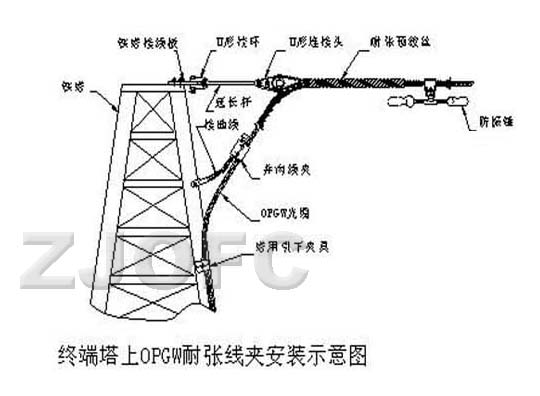

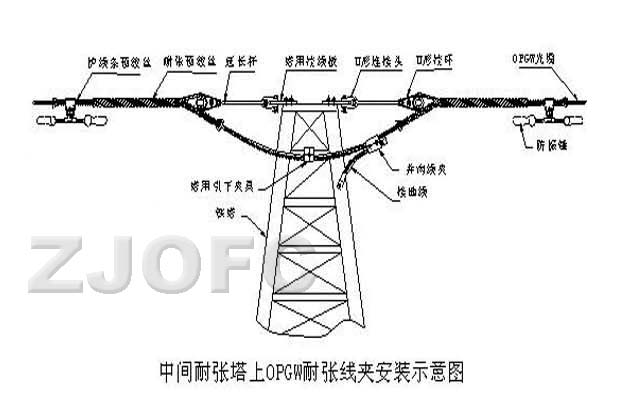

安装示意图（点击可放大图片）：
订货信息：
|
产品编号
|
产品描述
|
单位
|
|
ZJ10411/O/1110070
|
适用缆径为10.1～11.1mm，破断力70kN
|
套
|
|
ZJ10411/O/1110100
|
适用缆径为11.2～12.2mm，破断力100kN
|
套
|
|
……
|
||
