GJFJU野战光缆Ⅱ
概述：

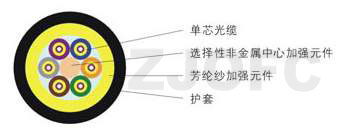

分支结构野战光缆是以单芯光缆为基本元件制造的专门用于野外、特殊环境布放或反复收放使用的一种野地战光缆。光缆中1~6芯紧套光纤围绕着中心圆周形绞合排列，周边用芳纶纱作加强元件，以聚氨酯（TPU）或等效材料作护套。
应用：
1．用于军事布线；
2．用于野外布线；
3．用于条件严酷恶劣的环境布线；
4．用于临时布线，并可能经常收放使用的情况。
2．用于野外布线；
3．用于条件严酷恶劣的环境布线；
4．用于临时布线，并可能经常收放使用的情况。
特点：
1．采用高强度耐疲劳光纤，确保野战光缆在各种恶劣使用条件的可靠性和寿命。
2．特殊的涂覆层和二次被覆的复合结构，可吸收机械和环境应力，光缆的附加损耗小。
3．小节距的光纤SZ绞合和芳纶增强纤维单螺旋绞合，保证野战光缆有较大的拉伸应变窗口。
4．强度极高重量轻，强重比高；圆形护套结构紧凑，特别适用于反复收放的场合。
5．阻燃型高强度、高韧性聚氨酯（PU）弹性体护套，氧指数高，阻燃性好，耐油和化学腐蚀，抗撕裂，低温柔韧性好，弹性强，应力缓冲性好，耐磨耐压护套。
6．紧套被覆颜色按照TIA-598-A标准色谱，容易进行光缆的路径分配和端连。
7．光缆外护套印有产品信息和长度标示。
8．如用户需要，野战光缆两端可预装快速活动连接器。
9．光纤芯数1～6芯，并可按要求定制。
2．特殊的涂覆层和二次被覆的复合结构，可吸收机械和环境应力，光缆的附加损耗小。
3．小节距的光纤SZ绞合和芳纶增强纤维单螺旋绞合，保证野战光缆有较大的拉伸应变窗口。
4．强度极高重量轻，强重比高；圆形护套结构紧凑，特别适用于反复收放的场合。
5．阻燃型高强度、高韧性聚氨酯（PU）弹性体护套，氧指数高，阻燃性好，耐油和化学腐蚀，抗撕裂，低温柔韧性好，弹性强，应力缓冲性好，耐磨耐压护套。
6．紧套被覆颜色按照TIA-598-A标准色谱，容易进行光缆的路径分配和端连。
7．光缆外护套印有产品信息和长度标示。
8．如用户需要，野战光缆两端可预装快速活动连接器。
9．光纤芯数1～6芯，并可按要求定制。
光缆参数：
|
光纤芯数
|
光缆尺寸（mm）
|
光缆重量（kg/km）
|
允许拉伸力（N）
|
允许压扁力（N/100mm）
|
最小弯曲半径（mm）
|
适用温度范围（°C）
|
|||
|
长期
|
短暂
|
长期
|
短暂
|
动态
|
静态
|
||||
|
2
|
7.4
|
37
|
600
|
1500
|
1000
|
2000
|
20D
|
10D
|
-20~+60
|
|
4
|
8.3
|
48
|
600
|
1500
|
1000
|
2000
|
|||
|
6
|
9.4
|
66
|
600
|
1500
|
1000
|
2000
|
|||
|
注：1、表中所有数值均作为参考，若数值有增改，恕不另行通知；
2、表中光缆尺寸和光缆重量是以单芯光缆采用Φ2.0外径时得到的。 3、表中光缆允许的拉伸力和压扁力为最小值。 4、D为圆形光缆外径。 |
|||||||||
订货信息：
|
产品编号
|
中文描述
|
品牌
|
单位
|
|
ZJ10301002/Ⅱ/A1b
|
致锦GJFJU多模2芯62.5/125Ⅱ型野战光缆
|
ZJOFC
|
米
|
|
ZJ10301004/Ⅱ/A1a
|
致锦GJFJU多模4芯50/125Ⅱ型野战光缆
|
ZJOFC
|
米
|
|
ZJ10301006/Ⅱ/B1.1
|
致锦GJFJU单模6芯9/125Ⅱ型野战光缆
|
ZJOFC
|
米
|
|
......
|
|||
