产品概述：

  CV-VAD1000-64V 系列数字光端机采用国际全数字视频无压缩传输技术，高质量的视频传输效果。可以在一根光纤上传输 64 路单向视频加 1 路双向数据加 1 路双向音频加 1 路快速以太网。能支持高分辩率的静态和动态图像的高质量传输， CV-VAD1000-64V 系列是高可靠性、高性价比、高传输质量的长距离视频传输系统。

二、产品特性

  1 、视频指标
  ● 视频接口 64 个
  ● 视频接口型式 BNC
  ● 视频输入 / 输出阻抗 75 Ω（非平衡）
  ● 视频输入 / 输出电压 典型峰值 1.0V ，最大值 1.5V
  ● 视频带宽 8MHz
  ● 微分增益 <1% （典型值）
  ● 微分相位 <1 °（典型值）
  ● 信噪比（加权） >62dB

  2 、数据指标
  ● 数据接口 1 路双向
  ● 数据接口型式         工业标准接线端子
  ● 数据接口信号         RS-232 、 RS-485 、 RS-422 、曼码
  ● 码速率 0~256Kbps
  ● 误码率 <10-9

  3 、音频指标
  ● 音频接口 1 路双向
  ● 音频输入输出阻抗 工业标准接线端子
  ● 音频输入输出电平 0dBm( 典型值 )
  ● 频率响应 10Hz~20KHz
  ● 音频数码位宽 24Bit

  4 、以太网指标
  ●网络接口 1 个屏蔽 RJ-45 接口
  ●支持协议 IEEE802.3u 10/100Base-TX
  ●工作方式 全双工 / 半双工
  ●时延 <23Bit
  ●误码率 <10-9

  5 、其它指标
  ● 平均无故障工作时间 (MTBF) >10 万小时
  ● 工作温度 -20~70 ℃
  ● 储存温度 -40~85 ℃
  ● 工作湿度 5~95% （无冷凝）
  ● 储存湿度 0~95% （无冷凝）
  ● 外形尺寸 482(L) × 265(W) × 185(H)
  ● 输入电压 220V 或 -48V 可选
  ● 光接口 ST 、 FC 、 SC 可选

三、 64 路视频光端机部分型号说明

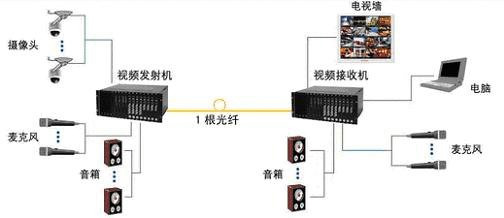

典型应用 ：

* 由于产品不断革新，参数如有变化恕不另行通知
