2 路数字视频光端机系列

产品概述：

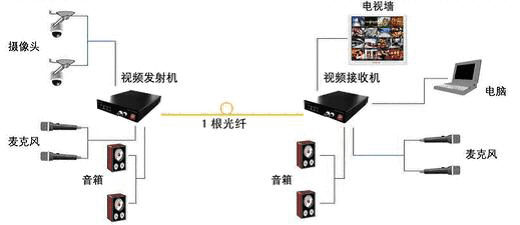

CV-VAD1000-2V 系列数字光端机采用国际的全数字视频无压缩传输技术，高质量的视频传输效果。可以在一根光纤上传输 2 路单向视频加 1 路反向数据加 1 路同向音频，再加 1 路快速以太网。能支持高分辩率的静态和动态图像的高质量传输， CV-VAD1000-2V 系列是高可靠性、高性价比、高传输质量的长距离视频传输系统。

二、产品特性

● 全数字视频无压缩传输技术，可达到很好的视频传输品质
● 支持视频无损再生中继
● 支持高分辨率的视频信号
● 无模拟光端机的交调干扰
● 兼容 PAL 、 NTSC 、 SECAM 制式
● SMT 表面贴装技术
● 广播级传输品质
● 10Bit 数字视频编码
● 自动增益控制功能 (AGC)
● 所有数据端口均有防雷设计
● 自适应技术，使用时无需进行电气光学调节

1 、视频指标
● 视频接口 2 个
● 视频接口型式 BNC
● 视频输入 / 输出阻抗 75 Ω（非平衡）
● 视频输入 / 输出电压典型峰值 1.0V ，最大值 1.5V
● 视频带宽 8MHz
● 微分增益 <1% （典型值）
● 微分相位 <1 °（典型值）
● 信噪比（加权） >62dB

2 、数据指标
● 数据接口 1 路双向
● 数据接口型式工业标准接线端子
● 数据接口信号 RS-232 、 RS-485 、 RS-422 、曼码
● 码速率 0~256Kbps
● 误码率 <10-9

3 、音频指标
● 音频接口 1 路双向
● 音频输入输出阻抗工业标准接线端子
● 音频输入输出电平 0dBm( 典型值 )
● 频率响应 10Hz~20KHz
● 音频数码位宽 24Bit

4 、以太网指标
●网络接口 1 个屏蔽 RJ-45 接口
●支持协议 IEEE802.3u 10/100Base-TX
●工作方式全双工 / 半双工
●时延 <23Bit
●误码率 <10-9

5 、其它指标

● 平均无故障工作时间 (MTBF) >10 万小时
● 工作温度 -20~70 ℃ ● 储存温度 -40~85 ℃
● 工作湿度 5~95% （无冷凝）
● 储存湿度 0~95% （无冷凝）
● 外形尺寸 262(L) × 206(W) × 25(H)
● 输入电压 220V 或 -48V 可选
● 光接口 ST 、 FC 、 SC 可选

三、 2 路视频光端机部分型号说明

产品编号	型号	描述
ZJ10802V	CV-VAD1000-2V	2 路视频单模单纤，光口为 FC 接口
ZJ10802V1D	CV-VAD1000-2V-1D	2 路视频 + 1 路 485 反向数据单模单纤，光口为 FC 接口
ZJ10802V1A	CV-VAD1000-2V-1A	2 路视频 + 1 路同向音频单模单模单纤光口为 FC 接口
ZJ10802V1A1D	CV-VAD1000-2V-1A-1D	2 路视频 +1 路正向音频+ 1 路 485 反向数据，单模单纤，光口为 FC 接口
ZJ10802V1A1D1L	CV-VAD1000-2V-1A-1D-1L	2 路视频 + 1 路正向音频 + 1 路 485 反向数据 +1 路 10/100M 以太网接口，单模单纤，光口为 FC 接口
备注特殊需求请与公司联系。
